Как работают подушки безопасности и почему автомобильная подушка безопасности так важна

Чтобы правильно пользоваться системой пассивной защиты, полезно понимать, что такое подушка безопасности в автомобиле и какую задачу она решает. Подушка безопасности в момент аварии смягчает удар и уменьшает риск контакта с жесткими деталями салона. Но работает она не «сама по себе»: конструктивно и по логике управления она рассчитана на совместную работу с ремнем безопасности, преднатяжителями и силовым каркасом кузова.

По данным NHTSA, фронтальные подушки за годы применения спасли более 50 000 жизней, и именно поэтому тема их устройства интересует водителей.

История подушек безопасности

Первые идеи появились задолго до современных «умных» систем. Один из известных ранних патентов в США связан с Джоном Хетриком: заявку он подал в 1952 году, а патент был выдан в 1953-м. В то время проблема была не в самой концепции «мешка, который смягчит удар», а в технологии: требовалось очень быстро и точно распознать аварию, а затем мгновенно создать большой объем газа. Электроника середины XX века и датчики того периода были недостаточно быстрыми и надежными для такой задачи.

С 1950-х до 1970-х годов развитие шло в нескольких направлениях:

• совершенствовались датчики ускорения;
• появлялись более точные измерения «краш-импульса»;
• развивались пиротехнические составы, способные за доли секунды выделять газ.

Когда автомобильная электроника стала массовой и устойчивой к вибрациям/температурам, производители получили возможность ставить управляющий блок, который сравнивает сигналы датчиков с алгоритмами и принимает решение: раскрывать подушки или нет.

Параллельно менялись стандарты безопасности. В Европе важную роль сыграли правила в рамках UNECE (например, требования по фронтальному и боковому удару), которые задают методы испытаний и критерии защиты пассажиров. Эти нормы не «обязывают ставить подушку в каждом месте», но фактически подталкивают производителей к комплексным решениям: силовые элементы кузова, ремни, ограничители усилия и подушки безопасности проектируются как единая система.

Основные типы подушек безопасности

Подушка безопасности в авто может быть фронтальной, боковой, коленной и даже встроенной в ремень или сиденье — все зависит от класса машины и сценариев защиты. Важно понимать, что разные подушки «работают по разным направлениям удара» и раскрываются только тогда, когда алгоритм фиксирует соответствующую аварийную картину.

Ниже — основные типы, которые встречаются чаще всего:

• Фронтальные подушки (водителя и пассажира) защищают при фронтальном столкновении, снижая риск удара головой/грудью о руль, панель и стойки. Водительская обычно меньше по объему, пассажирская — больше и часто имеет отдельные режимы/ступени раскрытия.

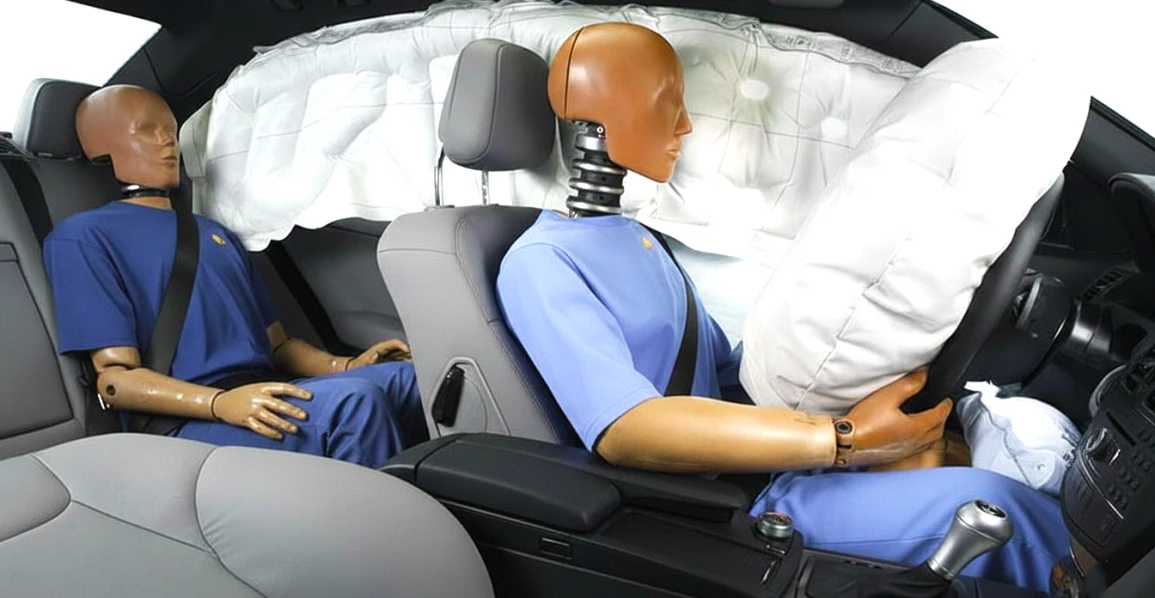

• Боковые подушки бывают «торсовые» (в сиденье/спинке, защищают грудную клетку и таз) и шторки (в верхней части салона, закрывают зону окна и защищают голову). По данным IIHS, боковые подушки с защитой головы снижают риск гибели водителя при ударе со стороны водителя примерно на 37% (в исследовании по легковым авто).
• Коленные и дополнительные подушки. Коленная подушка помогает удержать положение ног и таза, снижает риск «подныривания» под ремень и уменьшает нагрузку на бедренные кости. Дополнительные подушки могут ставиться для центральных мест, задних пассажиров и специфических сценариев.

Особенности для детей и специальных сидений: для ребенка ключевой фактор — дистанция до подушки и направление раскрытия. Поэтому производители предусматривают отключение/контроль фронтальной пассажирской подушки, предупреждающие наклейки и требования к размещению детских кресел. В европейских документах отдельно прописываются требования к предупреждениям для мест, где возможно размещение детского удерживающего устройства.

Подушки проектируются не «для красивого значка SRS», а под конкретные травмоопасные зоны и типы ударов. Поэтому количество подушек само по себе не равно безопасности — важнее, как они настроены и как человек сидит.

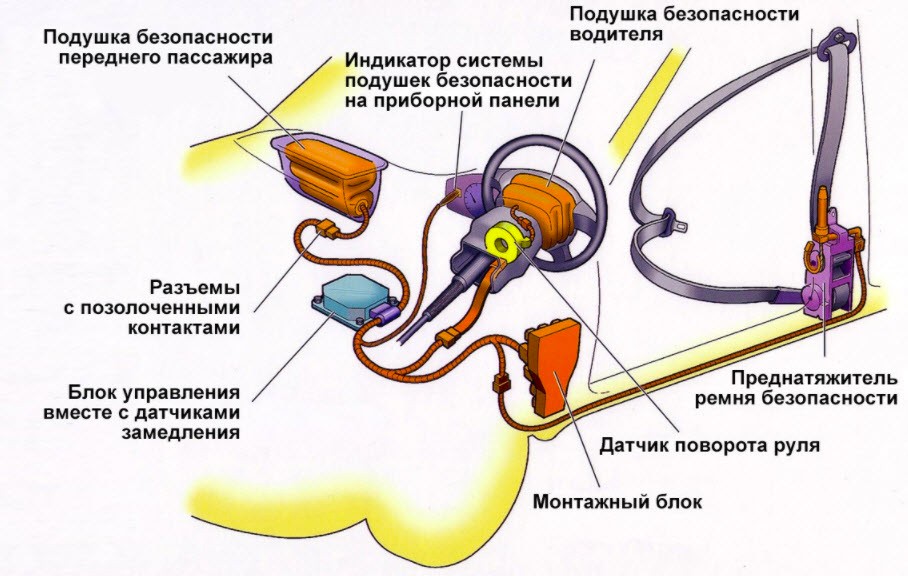

Устройство подушки безопасности

Конструктивно модуль SRS (Supplemental Restraint System) — это набор компонентов, каждый из которых выполняет строго свою функцию. Если упрощать, система должна:

• распознать серьезную аварию;
• принять решение за миллисекунды;
• раскрыть нужные подушки и натянуть ремни;
• сделать это предсказуемо и повторяемо в широком диапазоне температур и условий.

Основные элементы выглядят так:

1. Датчики столкновения. Чаще всего это акселерометры (датчики ускорения/замедления) в блоке управления и/или отдельные фронтальные/боковые датчики в передней части кузова, стойках, дверях. Они не «меряют силу удара» напрямую — они фиксируют ускорения и форму краш-импульса. Дополнительно могут использоваться датчики давления в дверях для бокового удара, датчики переворота, а также сенсоры положения сиденья и присутствия пассажира.
2. Электронный блок управления (ECU/SRS). Это мозг системы. Он непрерывно анализирует сигналы, сравнивает их с порогами и шаблонами аварийных событий. В логике учитывается не только пик ускорения, но и длительность импульса: короткий удар на кочке не равен деформации кузова при ДТП. В современных системах ECU также учитывает пристегнут ли ремень, положение сиденья, массу/наличие пассажира, иногда — данные других блоков автомобиля.
3. Модуль надува (инфлятор) и газ. В большинстве автомобилей используется пиротехнический газогенератор: при команде от ECU срабатывает воспламенитель, начинается химическая реакция, образуется газ, который заполняет подушку. Есть и гибридные решения (часть газа хранится, часть образуется реакцией), а также конструкции с фильтрами и охлаждением, чтобы снизить температуру и количество твердых частиц.
4. Ткань подушки и конструкция вентиляции. Подушка сшита из прочной синтетической ткани (обычно на основе нейлона), рассчитанной на мгновенное раскрытие и высокие нагрузки. В ней есть вентиляционные отверстия: они нужны, чтобы подушка не была «камнем», а работала как амортизатор — газ контролируемо выходит, пока тело «вдавливает» подушку. Также вы могли видеть пыль при срабатывании — это остатки технологических покрытий и продуктов работы инфлятора, которые не являются «дымом пожара», но могут раздражать дыхательные пути.

Именно сочетание датчиков, ECU и правильной механики раскрытия определяет, насколько система будет безопасной и предсказуемой.

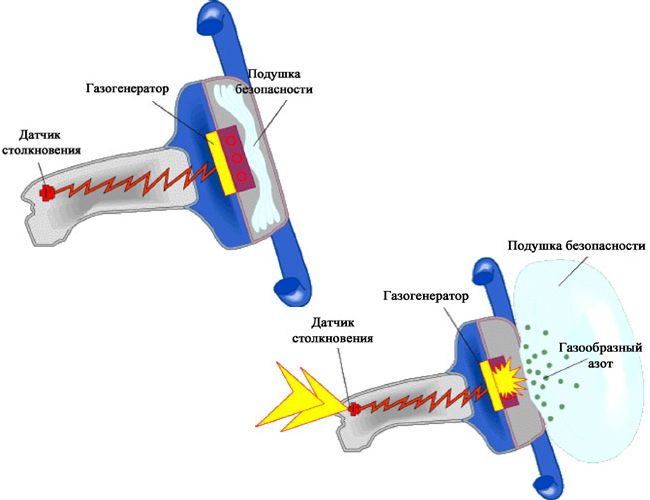

Как подушка безопасности срабатывает при аварии

В реальном ДТП все происходит быстрее, чем человек успевает моргнуть. Последовательность выглядит примерно так:

1. Начало удара и деформация кузова. Машина получает замедление, меняется скорость, кузов начинает поглощать энергию.
2. Сбор сигналов датчиками. Акселерометры и дополнительные сенсоры фиксируют краш-импульс. ECU оценивает форму сигнала: насколько быстро растет замедление, как долго оно длится, соответствует ли оно опасному сценарию.
3. Решение ECU. Если пороги превышены и картина похожа на серьезный удар, блок дает команду: преднатяжители ремней, затем — раскрытие конкретных подушек (фронтальных, боковых, шторок).
4. Срабатывание воспламенителя и наполнение подушки. Инфлятор выделяет газ, подушка раскрывается через крышку руля/панели/обшивки.
5. Контролируемый “спуск” через вентиляционные отверстия. Это критично: подушка должна принять энергию тела и снизить перегрузки, а не оттолкнуть человека назад.

По времени речь идет о десятках миллисекунд. В полевых данных по автомобилям (на базе EDR-записей) NHTSA отмечала, что характерные времена раскрытия в ряде случаев находятся в диапазоне порядка 20–35 мс (в зависимости от конкретной конфигурации и условий). Для водителя это ощущается как хлопок и мгновенная «стена», но физически это очень тонко рассчитанный процесс.

Почему подушка снижает риск травм? Потому что она:

• увеличивает площадь контакта (нагрузка распределяется по большей поверхности);
• удлиняет время торможения головы и грудной клетки на доли секунды;
• уменьшает вероятность удара о жесткие элементы салона;
• помогает удержать траекторию тела совместно с ремнём.

При этом есть важный нюанс: подушка — не замена ремню. Если человек не пристегнут, он «летит» вперёд быстрее и дальше, и контакт с раскрывающейся подушкой может быть слишком ранним и жестким. Поэтому в любой инструкции по SRS ремень стоит на первом месте.

Современные технологии и инновации

За последние годы SRS стал заметно «умнее». Производители ушли от универсального сценария «раскрылось на максимум» и перешли к управляемым стратегиям. Это особенно важно, потому что люди сидят по-разному, а аварии бывают разной тяжести.

• Многоступенчатое раскрытие и регулировка силы надува. В ряде систем есть две ступени: при более легком ударе срабатывает первая, при тяжелом — добавляется вторая. Это снижает риск травм от самой подушки и одновременно сохраняет защиту в серьёзных ДТП.
• Адаптация под рост, вес и положение. ECU учитывает датчики занятости сиденья, иногда — расстояние до руля/панели, положение кресла и использование ремня. Если пассажир слишком близко, логика может изменить стратегию раскрытия или отключить фронтальную пассажирскую подушку при определённых условиях (в зависимости от законодательства и реализации производителя). Смысл простой: системе выгоднее «не быть агрессивной», если человек находится в небезопасной зоне.
• Интеграция с ремнями и преднатяжителями. В современных машинах ремень «включается» первым: преднатяжитель убирает слабину, фиксирует тело и помогает занять правильное положение относительно подушки. Далее подключаются ограничители усилия ремня, чтобы снизить риск травмы грудной клетки. Вместе это работает как единый сценарий: ремень удерживает, подушка смягчает и распределяет нагрузку.
• Развитие боковой защиты. С точки зрения травматизма боковой удар остаётся одним из самых опасных — там мало зоны деформации. Поэтому шторки и боковые модули стали стандартом для многих классов авто. Эффективность таких решений подтверждается исследованиями IIHS по снижению риска смертельных исходов при боковом ударе со стороны водителя.

Итог развития технологий: система все чаще «подстраивается» под ситуацию, а не действует одинаково для всех.

Важные рекомендации для водителей и пассажиров

Правильная посадка и базовые проверки дают реальный эффект — иногда больший, чем разница между «двумя подушками» и «шестью». Здесь не нужны сложные правила, важна дисциплина и понимание логики работы.

1. Дистанция до руля и панели. Водителю важно сидеть так, чтобы грудная клетка не была слишком близко к рулю: подушка раскрывается навстречу человеку, и при малой дистанции контакт получается слишком резким. Обычно ориентируются на безопасное расстояние порядка 25 см и более (точное значение зависит от автомобиля и посадки, но принцип один — не «висеть» на руле).
2. Ремень — всегда. Подушка рассчитана на пристегнутого человека. Ремень удерживает тело и задаёт правильную траекторию, а подушка снижает перегрузки и риск удара о детали салона.
3. Положение рук. Если держать руки высоко на руле и близко к модулю, при срабатывании можно получить травму кистей/предплечий. Рациональная техника управления рулем снижает риск.
4. Контроль лампы SRS на панели. Если индикатор подушек/системы SRS горит или мигает — это не «мелкая ошибка». Система может быть отключена или работать некорректно. Нужна диагностика сканером и проверка цепей, разъёмов, датчиков и блока.
5. Детские кресла и переднее сиденье. Детское кресло против хода движения на переднем пассажирском месте допускается только при отключенной фронтальной пассажирской подушке и при строгом соблюдении инструкций производителя. Именно поэтому на автомобилях размещают предупреждения, а в регламентах отдельно описывают требования к таким зонам.
6. Осторожно с тюнингом салона. Перетяжка руля, установка нештатных накладок на панель, неоригинальные чехлы сидений, вмешательство в проводку — типичные причины, почему подушка может раскрыться неправильно или не раскрыться вовсе. Если есть боковые подушки в сиденьях, чехлы должны быть совместимы с SRS и иметь ослабленные швы в зоне раскрытия.

Профессиональный подход простой: сохраняйте штатную конфигурацию зон раскрытия, следите за индикацией SRS и не пытайтесь «лечить» ошибки резисторами и отключениями. Это система, которая нужна раз в жизни — но именно в тот момент она должна быть исправна.

Заключение

Подушки безопасности — один из самых важных элементов пассивной защиты: они помогают снизить тяжесть травм в первые миллисекунды аварии, когда перегрузки максимальны. Понимание принципов работы напрямую влияет на безопасность: правильная посадка, ремень, контроль системы SRS и аккуратное отношение к тюнингу дают реальный выигрыш. Технологии продолжают развиваться — системы становятся адаптивными и точнее «угадывают» сценарий удара, а значит, подушки безопасности в автомобилях со временем будут работать еще эффективнее, дополняя ремни и силовую структуру кузова.
